¿Qué es la acometida eléctrica?

Antes de que la electricidad llegue a la caja general de protección de un edificio, tiene que recorrer un último tramo desde la red de distribución de la compañía. Ese tramo tiene nombre propio: la acometida. Es, literalmente, el primer cable de la instalación de enlace, y conocer sus tipos y características es imprescindible para cualquiera que trabaje en instalaciones eléctricas de baja tensión.

En esta entrada repasamos qué es la acometida eléctrica, qué tipos existen y qué exige el Reglamento Electrotécnico de Baja Tensión (REBT) a través de sus instrucciones ITC-BT-06 (acometidas aéreas) e ITC-BT-07 (acometidas subterráneas).

¿Qué es la acometida eléctrica?

Se denomina acometida a los conductores que unen la red de distribución de la compañía eléctrica —aérea o subterránea— con la caja general de protección (CGP) o, en instalaciones de uno o dos usuarios (por ejemplo, viviendas pareadas), con la caja general de protección y medida (CGPM).

Es, por tanto, el eslabón que conecta la red pública con la instalación de enlace propiedad del usuario, y el punto donde arranca, formalmente, la responsabilidad de mantenimiento del propietario del inmueble.

💡 La acometida puede ser trifásica (3F+N) o monofásica (F+N). La monofásica se admite hasta una potencia máxima de 14.490 W; por encima de ese valor, la instalación pasa obligatoriamente a ser trifásica.

Tipos de acometida eléctrica

Según la forma en que discurre el trazado, la acometida puede ser de cuatro tipos:

• Aérea sobre fachada: el cableado va posado directamente sobre la fachada del edificio.
• Aérea tensada sobre poste: el cable discurre tensado entre postes de la red de distribución y el edificio.
• Subterránea: con entrada y salida, o en derivación, bajo el pavimento de la vía pública.
• Mixta (aéreo-subterránea): combina un tramo aéreo y otro subterráneo.



Características técnicas de los conductores

Cada tipo de acometida se rige por una instrucción técnica distinta, aunque comparten buena parte de sus exigencias:

	Acometida aérea	Acometida subterránea
Reglamentación	ITC-BT-06	ITC-BT-07
Constitución	Trifásica: 3F+N  |  Monofásica: F+N
Material de los conductores	Cobre o aluminio

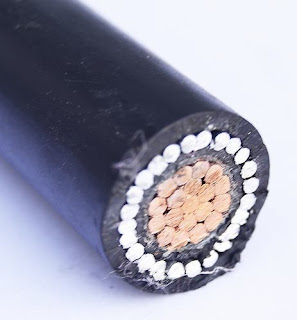

Tensión asignada de aislamiento	≥ 0,6/1 kV
Sección mínima (nunca inferior a la de la LGA)	Cu: 10 mm² Al: 16 mm²	Cu: 6 mm² Al: 16 mm²

Tabla 9. Características de los conductores de la acometida según ITC-BT-06 e ITC-BT-07.

Acometida aérea sobre fachada

Es la solución más económica, aunque también la más antiestética: debe evitarse en cascos históricos o en edificios de valor artístico, donde suele exigirse acometida subterránea o al menos oculta.

La conexión de los cables de la acometida a la red de distribución posada sobre fachada se realiza mediante conectores de perforación, que permiten derivar sin necesidad de cortar el conductor de la red. Se instala a una altura mínima de 2,5 metros respecto al suelo, para garantizar la seguridad de peatones y vehículos.

Acometida aérea tensada sobre poste

Cuando la acometida discurre entre postes, se realiza mediante un cable fiador de almelec o, alternativamente, un fiador independiente de acero cuya única función es mecánica: soportar la tensión del tendido, no conducir corriente.

Acometida subterránea

Las canalizaciones de las líneas de baja tensión discurren bajo la vía pública, preferentemente bajo acera. En el punto de entrada al edificio, la canalización de la acometida se tapona para evitar la entrada de agua o de animales, un detalle de ejecución que a menudo se pasa por alto pero que resulta clave para la durabilidad de la instalación.

Acometida mixta (aéreo-subterránea)

Combina un tramo aéreo y otro subterráneo. Cada parte del trazado debe cumplir la reglamentación correspondiente a su naturaleza: la ITC-BT-06 en el tramo aéreo y la ITC-BT-07 en el tramo subterráneo.

Para quedarte con lo esencial

• La acometida une la red de distribución con la CGP (o la CGPM en instalaciones de uno o dos usuarios).
• Existen cuatro tipos: aérea sobre fachada, aérea tensada sobre poste, subterránea y mixta.
• La sección mínima de cobre es de 10 mm² en acometida aérea y 6 mm² en subterránea, nunca inferior a la de la línea general de alimentación (LGA).
• La acometida aérea sobre fachada es la más barata, pero debe evitarse en entornos históricos o artísticos.
• Monofásica hasta 14.490 W; por encima, trifásica obligatoria.

En próximas entradas seguimos avanzando por la unidad de Instalaciones Eléctricas de Enlace: tras la acometida, toca hablar de la caja general de protección, la línea general de alimentación, la centralización de contadores y la derivación individual, los elementos que completan el recorrido de la energía hasta el interior de cada vivienda.

Contenido elaborado a partir de la Unidad Didáctica "Instalaciones Eléctricas de Enlace" del módulo de Instalaciones de Distribución, conforme a la ITC-BT-06 y la ITC-BT-07 del Reglamento Electrotécnico de Baja Tensión.

¡¡ Con ejemplos ¡¡ --> ¿Cómo calcular previsión de cargas en vivienda según ITC-BT-10 del REBT?

Antes de calcular la sección de un conductor, elegir una protección o dimensionar una centralización de contadores, hay una pregunta que hay que responder primero: ¿cuánta potencia va a demandar realmente el edificio? Esa respuesta se llama previsión de cargas, y es el punto de partida de cualquier instalación de enlace en baja tensión.

En la mayoría de los proyectos no se conoce la potencia real de los receptores que se van a instalar, así que el Reglamento Electrotécnico de Baja Tensión (REBT), a través de su Instrucción Técnica Complementaria ITC-BT-10, establece los procedimientos, valores mínimos y coeficientes para estimarla. La ITC-BT-10 distingue tres grandes escenarios: edificios destinados principalmente a viviendas, edificios de locales comerciales u oficinas, y edificios de industria o concentración de industrias.

En esta entrada nos centramos en el primer bloque: cómo se calcula la previsión de cargas de un edificio de viviendas, con sus locales comerciales y garajes incluidos, y con ejemplos resueltos paso a paso para que puedas aplicarlo directamente.

¿Cómo calcular previsión de cargas en vivienda según ITC-BT-10 del REBT?

1.1.- Grados de electrificación en viviendas

Cada vivienda tiene una demanda de potencia específica en función de sus electrodomésticos, alumbrado y tomas de corriente. El reglamento distingue dos grados:

Electrificación básica. Se aplica cuando la vivienda dispone de los circuitos C1 a C5 indicados en la ITC-BT-25. La más habitual es la de 5.750 W, es decir, con un Interruptor General Automático (IGA) de 25 A de intensidad nominal.

Intensidad nominal IGA	Potencia
25 A	5.750 W
32 A	7.360 W

Tabla 1. Potencias básicas para viviendas en función de la intensidad nominal del IGA.

Electrificación elevada. Se recurre a ella cuando se prevé un nivel de circuitos superior al básico —gestión de seguridad, domótica, climatización centralizada, depuradoras de piscina, etc.— o cuando la superficie útil de la vivienda supera los 160 m².

Intensidad nominal IGA	Potencia
40 A	9.200 W
50 A	11.500 W
63 A	14.490 W

Tabla 2. Potencias elevadas para viviendas en función de la intensidad nominal del IGA.

Si la potencia supera los 14.490 W, la instalación pasa obligatoriamente a ser trifásica (lo vemos también en el punto 1.7).

1.2.- Cargas en edificios

La carga prevista para el conjunto de viviendas de un edificio se calcula con la siguiente fórmula:

Pv = ((N_B·P_B + N_E·P_E) / N) · Cs

Donde:

• Pv = previsión de potencia de las viviendas
• N_B = número de viviendas de electrificación básica
• N_E = número de viviendas de electrificación elevada
• N = número total de viviendas
• P_B = potencia de electrificación básica, en vatios
• P_E = potencia de electrificación elevada, en vatios
• Cs = coeficiente de simultaneidad

1.3.- Coeficiente de simultaneidad

El coeficiente de simultaneidad (Cs) traduce un hecho estadístico: es muy improbable que, en un bloque de viviendas, todas ellas demanden su potencia máxima al mismo tiempo. Por eso la previsión de cargas se corrige a la baja según el número de viviendas del edificio.

Nº viviendas (n)	Coeficiente de simultaneidad (Cs)
1	1
2	2
3	3
4	3,8
5	4,6
6	5,4
7	6,2
8	7
9	7,8
10	8,5
11	9,2
12	9,9
13	10,6
14	11,3
15	11,9
16	12,5
17	13,1
18	13,7
19	14,3
20	14,8
21	15,3
n>21	15,3 + (n-21)·0,5

Tabla 3. Coeficiente de simultaneidad Cs según el número de viviendas.

Dos matices importantes: si existe discriminación horaria o tarifa nocturna, Cs será igual al número de viviendas (Cs = N), sin corrección alguna. Y si el edificio combina viviendas con y sin discriminación horaria, el cálculo se hace por separado para cada grupo y luego se suman los resultados.

Ejemplo 1

Determinar la potencia prevista en un edificio de viviendas con 3 viviendas de electrificación básica y 4 de electrificación elevada.

Solución:
Pv = ((3·5.750 + 4·9.200) / 7) · 6,2 = ((17.250 + 36.800) / 7) · 6,2 = 47.872,85 W

Ejemplo 2

Determinar la potencia prevista en un edificio con 12 viviendas de electrificación básica (IGA 32 A), 9 de electrificación elevada mínima y 8 de electrificación elevada máxima.

Solución:
Al superar las 21 viviendas (29 en total), primero calculamos Cs:
Cs = 15,3 + (29-21)·0,5 = 19,3

Pv = ((12·7.360 + 9·9.200 + 8·14.490) / 29) · 19,3 = 191.030 W

1.4.- Carga correspondiente a los servicios generales del edificio

Además de las viviendas, hay que sumar la carga de los servicios generales: ascensores, iluminación de escaleras y zonas comunes, grupos de presión de agua, calefacción centralizada o sistemas de comunicaciones. Se calcula sumando las cargas parciales:

P_SG = P_ASC + P_ILU + P_GP + P_O

Donde P_ASC es la potencia del ascensor, P_ILU la de iluminación de zonas comunes, P_GP la de los grupos de presión y P_O la de otros elementos comunes. Si no se conocen los valores reales, se recurre a estimaciones normalizadas.

Potencia del ascensor. Si no se conoce el modelo instalado, se recurre a la norma NTE-ITA:

Tipo de aparato elevador	Carga (kg)	Nº de personas	Velocidad (m/s)	Potencia (kW)
ITA-1	400	5	0,63	4,5
ITA-2	400	5	1,00	7,5
ITA-3	630	8	1,00	11,5
ITA-4	630	8	1,60	18,5
ITA-5	1000	13	1,60	29,5
ITA-6	1000	13	2,50	46,0

Tabla 4. Previsión de potencia para aparatos elevadores según NTE-ITA.

Potencia de iluminación de zonas comunes. La ITC-BT-10 estima la potencia de alumbrado de portales, escaleras y espacios comunes en función de la superficie a iluminar. Conviene tener presente que el LED reduce esa demanda a, aproximadamente, una cuarta parte de la del alumbrado incandescente.

Zona	Tipo	Potencia
Portal y otros espacios comunes	Incandescente	15 W/m²
	Fluorescente	8 W/m²
Iluminación de escalera	Incandescente	7 W/m²
	Fluorescente	4 W/m²

Tabla 5. Previsión de potencia para iluminación de servicios comunes (ITC-BT-10).

Ejemplo 3

Determinar la potencia prevista para los servicios comunes de un edificio con: un ascensor ITA-3, un portal de 10 m² iluminado con fluorescente, una escalera de 100 m² iluminada con LED, y un grupo de presión de 3 CV.

Solución:
Ascensor ITA-3: 11.500 W
Portal 10 m² (fluorescente): 10 · 8 = 80 W
Escalera 100 m² (asimilada a incandescente en la tabla): 100 · 7 = 700 W
Grupo de presión 3 CV: 3 · 736 = 2.208 W

P_SG = 11.500 + 80 + 700 + 2.208 = 14.488 W ≈ 14,49 kW

1.5.- Locales comerciales y garajes

Locales comerciales y oficinas. Como en la fase de proyecto no siempre se conoce el uso final de cada local, la ITC-BT-10 fija una estimación por superficie, aplicando siempre el mayor valor entre la potencia estimada y el mínimo reglamentario:

	Potencia estimada por superficie	Valor mínimo REBT	Coef. simultaneidad
Locales comerciales y oficinas	100 W/m²	3.450 W	1

Tabla 6. Previsión de potencia para locales comerciales y oficinas.

Ejemplo 4

Determinar la potencia prevista de 3 locales (20 m², 100 m² y 150 m²) y 4 oficinas de 70 m² cada una.

Solución — Locales:
Local 1 (20 m²): 2.000 W → se adopta el mínimo, 3.450 W
Local 2 (100 m²): 10.000 W
Local 3 (150 m²): 15.000 W
Total locales = 3.450 + 10.000 + 15.000 = 28,45 kW

Oficinas: 4 · 7.000 W = 28 kW

Potencia total = 28,45 + 28 = 56,45 kW

Garajes. La previsión depende de la superficie y del tipo de ventilación:

	Potencia estimada	Valor mínimo	Coef. simultaneidad
Ventilación natural	10 W/m²	3.450 W	1
Ventilación forzada	20 W/m²	3.450 W	1

Tabla 7. Previsión de potencia para garajes.

Ejemplo 5

Un garaje de 800 m² con ventilación forzada dispone de 30 fluorescentes de 60 W y 3 ventiladores extra (1 de 3 CV y 2 de 2 CV). Determina la potencia total.

Solución:
Superficie: 800 · 20 = 16.000 W
Fluorescentes: 30 · 60 = 1.800 W
Motores (con el factor de corrección 1,25 de la ITC-BT-47 para varios motores): 1,25 · (3·736 + 2·2·736) = 4.232 W

Potencia total = 16.000 + 1.800 + 4.232 = 22.032 W

1.6.- Edificios exclusivos industriales y de oficinas

Cuando el edificio completo está destinado a concentración de industrias, la ITC-BT-10 fija también una previsión por superficie:

	Potencia estimada por superficie	Valor mínimo REBT	Coef. simultaneidad
Concentración de industrias	125 W/m²	10.350 W	1

Tabla 8. Previsión de potencia para concentración de industrias.

1.7.- Suministro monofásico

Las empresas distribuidoras están obligadas, si el cliente lo solicita, a realizar el suministro de forma que permita el funcionamiento de cualquier receptor monofásico de hasta 5.750 W a 230 V, y hasta una potencia máxima de 14.490 W a 230 V con un magnetotérmico de 63 A. Por encima de esos 14.490 W, el suministro pasa obligatoriamente a ser trifásico.

Para quedarte con lo esencial

• La previsión de cargas es el primer paso de cualquier cálculo de instalación de enlace: de ella dependen secciones y protecciones.
• Grado de electrificación básica (5.750 W) o elevada (9.200 a 14.490 W) según circuitos instalados y superficie de la vivienda.
• El coeficiente de simultaneidad corrige a la baja la potencia total de un bloque de viviendas, salvo que exista discriminación horaria.
• Servicios generales, locales comerciales, oficinas y garajes se calculan por separado y se suman al total.
• Por encima de 14.490 W, la instalación es obligatoriamente trifásica.

En la próxima entrada seguiremos con el siguiente bloque de la unidad: alumbrado, acometida e instalaciones de enlace (caja general de protección, línea general de alimentación, centralización de contadores y derivación individual), donde veremos cómo se traduce toda esta previsión de cargas en la instalación real del edificio.

Contenido elaborado a partir de la Unidad Didáctica "Instalaciones Eléctricas de Enlace" del módulo de Instalaciones de Distribución, conforme a la ITC-BT-10 del Reglamento Electrotécnico de Baja Tensión.

🔌 Nueva oportunidad de formación en el sector eléctrico

 🔌 Nueva oportunidad de formación en el sector eléctrico

Desde COGITIAR. Graduados en Ingeniería, Ingenieros Técnicos Industriales de Aragón. junto a Innovae presentamos este curso bonificable por FUNDAE sobre 𝗟𝗶́𝗻𝗲𝗮𝘀 𝗲𝗹𝗲́𝗰𝘁𝗿𝗶𝗰𝗮𝘀 𝗱𝗲 𝗠𝗲𝗱𝗶𝗮 𝗧𝗲𝗻𝘀𝗶𝗼́𝗻 𝘆 𝗖𝗲𝗻𝘁𝗿𝗼𝘀 𝗱𝗲 𝗧𝗿𝗮𝗻𝘀𝗳𝗼𝗿𝗺𝗮𝗰𝗶𝗼́𝗻.

💡 Una formación que combina:

✔️ Teoría técnica

✔️ Casos y proyectos reales

✔️ Práctica aplicada

✔️ Experiencias inmersivas con realidad virtual

🎯 ¿Qué aprenderás?

• Funcionamiento de redes de distribución eléctrica y su papel en el sistema

• Componentes y configuraciones de líneas de MT (aéreas y subterráneas)

• Diseño, montaje y mantenimiento con criterios técnicos y de seguridad

• Estructura y operación de centros de transformación

• Aplicación práctica en entornos simulados sin riesgo

👥 Dirigido a:

Ingenieros, estudiantes de últimos cursos y profesionales del sector eléctrico que quieran adquirir o reforzar una base técnica sólida, con herramientas innovadoras.

🚀 Una forma práctica, actual y segura de introducirte en las infraestructuras clave de la distribución eléctrica.

https://formacioncoitiar.e-gestion.es/evento/1465



Cables quemados por cortocircuito o sobrecarga. Explicación y fotos

Recogemos en esta entrada sobre cables quemados por cortocircuito o sobrecarga las razones que llevan a un cable eléctrico a quemarse e incluso a producir incendios.

Recordemos que los incendios debidos a cortocircuitos o sobrecargas son muy comunes en viviendas o locales de oficina, comercios e industriales.

Cualquier cable eléctrico puede conducir una intensidad máxima que está recogida en las especificaciones del fabricante y que depende del material del que esté fabricado el conductor; normalmente cobre o aluminio aunque también pueden emplearse aleaciones como el Almelec usado para neutro portadores en líneas eléctricas aéreas de baja tensión; la sección, el material del que está fabricado el aislante y la cubierta del conductor; el método de instalación: aéreo, subterráneo, sobre bandeja o atarjeas; si está junto a otros conductores, si está directamente instalado al sol; la profundidad de instalación si es un cable subterráneo y un largo etcétera que iremos recogiendo en el blog conforme vaya creciendo.

Esa intensidad máxima del conductor es la máxima intensidad que puede conducir en régimen permanente, es decir en condiciones normales, sin que el conductor se caliente.

Si a una línea preparada para por ejemplo 16 Amperios, se colocan cargas que consuman más que esa intensidad, pongamos por ejemplo 18 amperios, el conductor, poco a poco se irá calentando debido a los choques de los electrones con los átomos del conductor. Esa intensidad irá calentando la parte térmica del magnetotérmico, pongamos de un calibre de 16 amperios, y este terminará disparándose en el tiempo especificado según la curva de disparo. Normalmente no se producirá incendio, aunque si se ha producido un calentamiento del conductor.

Si el magnetotérmico es de 40 amperios, nunca se disparará para esa intensidad y el cable se calentará hasta producir el quemado o incendio del aislante o de los elementos de plástico de los receptores.

Las cubiertas de materiales cero halógenos o poliolefinas hacen que el fuego no se propague o que no se produzcan humos ácidos o oscuros. Os emplazamos a esta otra entrada donde halamos de la poliolefina.

Podemos encontraros cables convencionales, cables de seguridad (S), cables de Alta Seguridad (AS) y cables de alta seguridad plus (AS+).

Cables S, AS y AS+

Estos cables eléctricos presentan diversas ventajas, destacando su resistencia al fuego y su capacidad sobresaliente para evitar la propagación del incendio. Su aplicación se contempla en varios reglamentos internacionales, como la normativa europea Construction Products Regulation y la colombiana RETIE.

Las características principales de estos cables son las siguientes:

1. No propagan el fuego, mejorando significativamente la seguridad de las instalaciones.
2. En caso de incendio, emiten una cantidad reducida de humos, lo que permite mantener la visibilidad para evacuar rápidamente a las personas atrapadas.
3. Durante la combustión, no emiten sustancias tóxicas, evitando los efectos nocivos, incluso mortales, causados por los gases y ácidos liberados por cables con halógenos durante su combustión.
4. No emiten ácido clorhídrico, que puede corroer ordenadores y equipos electrónicos.

Debido a estas características de seguridad, el Reglamento Electrónico de Baja Tensión exige la instalación de cables libres de halógenos en locales públicos.

Los cables de alta seguridad (AS) no propagadores del incendio se utilizan en diversas aplicaciones, como líneas generales de alimentación, derivaciones individuales, conexiones interiores de centrales de contadores, y en instalaciones en locales de pública concurrencia como hospitales, escuelas, centros comerciales, entre otros.

Los cables de Alta Seguridad (AS+) resistentes al fuego continúan transmitiendo energía eléctrica durante un incendio prolongado, asegurando el suministro eléctrico a equipos de emergencia como luces indicadoras de salidas, extractores de humo, circuitos de ventilación, bombas de agua y alarmas acústicas.



Las recientes normativas establecen los niveles de seguridad que deben cumplir los cables según su aplicación AS, junto con la estandarización del marcado que especifica las características CPR, las cuales definen el comportamiento en situaciones de incendio.

Cables sin halógenos, AS y AS+

Es obligatorio utilizar cables sin halógenos en construcciones recientes y en locales de acceso público.

Entre las ventajas de estos cables eléctricos se destacan su resistencia al fuego y su capacidad sobresaliente para evitar la propagación de incendios. Están previstas para diversas aplicaciones según reglamentos internacionales. Sus características principales incluyen:

1. No propagan el fuego.
2. En caso de incendio, emiten una cantidad reducida de humos.
3. En caso de combustión, no emiten sustancias tóxicas.
4. No emiten ácido clorhídrico, evitando la corrosión de equipos.



Debido a estas características de seguridad, el Reglamento Electrónico de Baja Tensión exige la instalación de cables sin halógenos en lugares públicos.



Cables de alta seguridad AS

Los cables de Alta Seguridad (AS) se utilizan en líneas generales de alimentación que conectan la caja general de protección con la central de contadores, derivaciones individuales que suministran energía eléctrica a una instalación, conexiones internas de las centrales de contadores e instalaciones en locales de acceso público.

Cables de alta seguridad AS+ resistentes al fuego

Durante un incendio prolongado, los cables de Alta Seguridad (AS+) resistentes al fuego continúan transmitiendo energía eléctrica, asegurando el suministro a equipos de emergencia como luces de salida, extractores de humo, circuitos de ventilación en aparcamientos y garajes, bombas de agua y alarmas acústicas.



Marcado CPR

Este marcado establece:

1. La reacción ante el fuego: Contribución de un cable a la propagación del incendio por descomposición de sus materiales.
2. La resistencia al fuego (pendiente de definir en la norma de ensayo): Capacidad de un cable para mantener su funcionamiento en condiciones de fuego.
3. Las emisiones de sustancias peligrosas.

La Normativa CPR define clases que indican la contribución al desarrollo del fuego de los cables según parámetros obtenidos en ensayos correspondientes.



¿Qué son las Euroclases?

Las respuestas de los cables frente al fuego, en términos de resistencia y reacción al fuego, emisión y contenido de sustancias peligrosas, así como el desprendimiento de partículas incandescentes, deben seguir un criterio uniforme y, ante todo, único.

Se pueden identificar 4 dígitos, los cuales se detallan a continuación:

• Dígito 1: Rendimiento en propagación del fuego y emisión de calor, clase del cable (Aca, B1ca, B2ca, Cca, Dca, Eca, Fca).

• Dígito 2: Rendimiento en emisión de humos (s1, s1a, s1b, s2, s3). Donde:

  • s1: Poca producción de humo y lenta propagación de humo.
  • s1a: Transmitancia >80%.
  • s1b: Transmitancia >60% y <80%.
  • s2: Producción media y propagación de humo.
  • s3: Ninguna de las anteriores.

• Dígito 3: Rendimiento en caída de gotas/partículas inflamadas (d0, d1, d2).

  • d1: Sin gotas y sin partículas inflamadas.
  • d2: Sin gotas y sin partículas inflamadas que persistan más de 10 segundos.
  • d3: Ninguna de las anteriores.

• Dígito 4: Rendimiento en acidez (a1, a2, a3).

  • a1: Conductividad 4,3.
  • a2: Conductividad 4,3.
  • a3: Ninguna de las anteriores.



Las clases A_ca, E_ca y F_ca solamente se designan por el dígito 1 (clase) al no tener criterios adicionales de clasificación.

Pongamos un ejemplo que nos ayude a entenderlo mejor, un cable con clasificación Cca-s1b-d1-a1



Cables eléctricos: colores y significado

El Reglamento Electrotécnico de Baja Tensión (REBT), en su Instrucción Técnica Complementaria número 19 (ITC-BT-19), que habla sobre las Instalaciones Interiores o Receptoras, dice sobre los conductores:

•  Los conductores de la instalación deben ser fácilmente identificables, especialmente por lo que respecta al conductor neutro y al conductor de protección.
• Esta identificación se realizará por los colores que presenten sus aislamientos.
• Cuando exista conductor neutro en la instalación o se prevea para un conductor de fase su pase posterior a conductor neutro, se identificarán éstos por el color azul claro.
• Al conductor de protección se le identificará por el color verde-amarillo.
• Todos los conductores de fase, o en su caso, aquellos para los que no se prevea su pase posterior a neutro, se identificarán por los colores marrón o negro.
•  Cuando se considere necesario identificar tres fases diferentes, se utilizará también el color gris (Reservándose este para la 3º Fase).

Código de colores de cables eléctricos.

Según normativa UNE 21089-1:2002 que modifica UNE 21123-1, los códigos de colores para cables eléctricos serán los siguientes:

Tabla resumen para diferentes tipos de líneas, con y sin conductor de proteción.

Resumiendo podríamos hacer la siguiente tabla:

• Neutro (N) = Color Azul.
• Conductor de Protección (PE) = Color Verde - Amarillo.
• 1º Fase (L1) y 2º Fase (L2) = Color Marrón (L1) y Color Negro (L2). según lo especificado en la Guía-BT-19.
• 3º Fase (L3) = Color Gris.



Estos códigos de colores son válidos para cables eléctricos de tensión asignada 450/750 V según UNE 20434 que desarrolla la designación de este tipo de cables.

Código colores cables tensión asignada 0,6/1 Kv

Podemos encontrarnos otros tipos de colores según la tensión asignada sea diferente. Así para cables de tensión asignada 0,6/1 Kv.

Los cables con aislamiento y cubierta unipolares no tienen asignadas di­ferentes coloraciones (su aislamiento y cubierta son normalmente de color negro en la mayoría de los casos), de ahí que su identificación sea un poco más laboriosa.

El REBT no dice nada acerca de ello, pero sí la guía técnica de aplicación del REBT, en el punto 2.2.4, que deja en manos del instalador la posibilidad de identificar el cable mediante algún señalizador.



Conductor RZ para redes aéreas. REBT 06

Conductor RZ unipolar

Cables con cubierta de poliolefina o cero halógenos (Z1)

La poliolefina es un material termoplástico de temperatura asignada 70 ºC. La gran diferencia entre este material y el PVC es la cero emisión de gases hablógenos en la combustión de la poliolefina en su combustión. Una prueba que puede realizarse es, con un mechero, quemar un cable con cubierta de PVC  otro con poliolefina. Observaremos un humo negro y denso en el PVC y prácticamente ningún humo, si lo hay será de color blanquecino, en el Z1.

La cubierta de color verde, indica aislamiento en poliolefina o material libre de halógenos (Z1 o similar). Es obligatoria en el cableado de la LGA o Línea de Alimentación General, de la cual hablaremos más adelante en este blog.

En este cable de ejemplo, su designación sería la siguiente:

R: Aislamiento en Polietileno reticulado o XLPE

Z1: Cubierta de poliolefina o material libre de halógenos

-K : Cable eléctrico de Clase 5, conductor flexible constituido de varios alambras finos no apto para usos móviles.

(AS): Alta Seguridad. No propaga la llama, no propaga el incendio, libre de halógenos y gases ácidos y no genera humos opacos.

Meme Electricidad: Descubre el Lado Divertido de la Electricidad

 Poco a poco vamos a ir añadiendo entradas a este blog que estaba un poco olvidado. En este caso os dejamos una recopilación de "Memes de Electricidad" que nos harán pasar un rato divertido.

Meme luz al final del túnel

La saga Star Wars y la electricidad...en este caso la luz. "puede que ahora las cosas sean difíciles, pero siempre hay una luz al final del túnel....". La luz al final del túnel: :-/





Un cortocircuito...¿pero donde?

 ¿A quien no le gustan los Simpson y ha tenido algún cortocircuito?

 Evita cambiar los fusibles

Con esta técnica puedes evitar que salten los fusiles. No tendrás que cambiarlos nunca más....





Así es como nace una computadora ¡¡¡

También la electrónica tiene sus memes o bromas. Así es como nace una computadora ¡¡¡

Así puedes mejorar el aislamiento entre fases.

Aislar convenientemente las fases puede ser muy simple con esta técnica. Desde luego el aislamiento está asegurado.

La electricidad no es ninguna broma pero en esta entrada nos permitimos reír un poco.

Comparte si te ha gustado.

Todas las imágenes están recogidas de internet y llevan su fuente adjunta. Si no está bien recogida la fuente podéis mandar un privado y lo cambiaremos.

¿Quién distribuye electricidad en España?

 Descubre a los principales distribuidores

La distribución de energía eléctrica en España es un componente esencial de nuestro día a día, pero pocos conocen a fondo quiénes son los actores detrás de este servicio vital. En este artículo, desentrañaremos el misterio detrás de la pregunta clave: ¿Quién suministra electricidad en España? Exploraremos las ventajas, inconvenientes, requisitos y otros puntos de interés relacionados con las distribuidoras de energía eléctrica en nuestro país.

Ventajas de las Distribuidoras de Energía Eléctrica en España:

1. Fiabilidad del Suministro: Las distribuidoras de energía eléctrica en España están comprometidas con proporcionar un suministro confiable y constante a los consumidores. Esto asegura que las necesidades energéticas cotidianas se satisfagan de manera eficiente.

2. Modernización de Infraestructuras: Las empresas distribuidoras invierten continuamente en la modernización de infraestructuras eléctricas para garantizar un servicio óptimo. Esto incluye la implementación de tecnologías inteligentes para la gestión eficiente de la red.

3. Apoyo a la Transición Energética: Muchas distribuidoras están comprometidas con la transición hacia fuentes de energía más sostenibles. Colaboran en la integración de energías renovables y la reducción de emisiones, contribuyendo al objetivo de un sistema energético más verde.

Inconvenientes y Desafíos:

1. Tarifas Variables: Uno de los principales inconvenientes para los consumidores es la variabilidad de las tarifas eléctricas. Comprender las estructuras tarifarias puede ser un desafío, y algunos consumidores pueden experimentar dificultades para controlar sus costos energéticos.

2. Interrupciones Ocasionales: Aunque las interrupciones en el suministro eléctrico son relativamente raras, en algunas áreas pueden ocurrir debido a factores como condiciones climáticas extremas o mantenimiento de la red. Esto puede afectar temporalmente a los usuarios.

Requisitos para Contratar con una Distribuidora Energética en España:

1. Domicilio en la Zona de Cobertura: El primer requisito es tener un domicilio dentro de la zona de cobertura de una distribuidora específica. Cada distribuidora opera en áreas geográficas determinadas.

2. Contrato de Suministro: Los usuarios deben formalizar un contrato de suministro con la distribuidora de su zona. Este contrato establece las condiciones y términos del servicio eléctrico.

3. Elección del Comercializador: Además de la distribuidora, los usuarios pueden elegir un comercializador de energía. Este puede ser el mismo que la distribuidora o uno diferente, ofreciendo diferentes tarifas y condiciones contractuales.





¿Cómo Elegir la Distribuidora Adecuada en España?

1. Investigación de Opiniones: Investiga las opiniones de otros consumidores en tu área. Las experiencias de los usuarios pueden proporcionar información valiosa sobre la calidad del servicio de una distribuidora específica.

2. Comparación de Tarifas: Compara las tarifas ofrecidas por diferentes distribuidoras y comercializadores. Asegúrate de entender la estructura de precios y busca opciones que se adapten a tus necesidades energéticas.

3. Compromiso con la Sostenibilidad: Si la sostenibilidad es una prioridad para ti, investiga las iniciativas y compromisos de las distribuidoras con respecto a las energías renovables y la reducción de emisiones.

En conclusión, entender quién suministra electricidad en España implica explorar no solo los nombres de las distribuidoras, sino también los servicios que ofrecen, las tarifas, y su compromiso con la fiabilidad y la sostenibilidad. Al tomar decisiones informadas, los consumidores pueden optimizar su experiencia eléctrica y contribuir a un futuro energético más sostenible.

 Distribuidoras de energía eléctrica

En España, el sector eléctrico está compuesto por varias distribuidoras de energía eléctrica, cada una operando en áreas geográficas específicas. A continuación, mencionaré algunas de las principales distribuidoras en España y las regiones donde operan:

1. Endesa Distribución: Endesa es una de las principales distribuidoras eléctricas en España y opera en varias regiones del país. Cubre áreas como Andalucía, Cataluña, Madrid, Aragón, entre otras. Es importante verificar la disponibilidad en la página web de Endesa para obtener información específica sobre las zonas de cobertura.

2. Iberdrola Distribución: Iberdrola es otra distribuidora líder en España. Sus operaciones abarcan regiones como Castilla y León, Extremadura, Galicia, y otras zonas. La cobertura exacta puede variar, por lo que se recomienda consultar la información detallada en el sitio web de Iberdrola.

3. Naturgy (anteriormente Gas Natural Fenosa): Naturgy es una distribuidora que opera en diversas comunidades autónomas, incluyendo Cataluña, Madrid, Valencia, y Galicia. La empresa proporciona información detallada sobre su área de cobertura en su portal en línea.

4. EDP Distribución: EDP es otra distribuidora relevante en España. Opera en regiones como Asturias, Galicia, y la Comunidad Valenciana. Al igual que otras distribuidoras, la información específica sobre la cobertura está disponible en el sitio web de EDP.

5. Viesgo Distribución: Viesgo tiene presencia en el norte de España, abarcando áreas como Cantabria, Asturias, y parte de Castilla y León. La empresa ofrece servicios de distribución eléctrica y proporciona información detallada sobre su cobertura en su página oficial.

Es importante tener en cuenta que la información sobre las distribuidoras y sus zonas de operación puede cambiar con el tiempo debido a cambios en la industria energética y en las concesiones territoriales. Por lo tanto, se recomienda verificar la información más reciente directamente en los sitios web oficiales de las distribuidoras o a través de las autoridades energéticas pertinentes.

Además de estas distribuidoras, existen otras empresas más pequeñas y locales que operan en áreas específicas de España. La elección de una distribuidora puede depender de la ubicación geográfica y de las preferencias individuales en términos de tarifas y servicios.
